سرير منحني مزدوج الأدوار التلقائي لجهاز التشغيل الآلي TCK56Y مع محرك أسفل الأدوار التشغيل الآلي لجهاز التشغيل الآلي

سرير منحني مزدوج الأدوار التلقائي لجهاز التشغيل الآلي TCK56Y مع محرك أسفل الأدوار التشغيل الآلي لجهاز التشغيل الآلي

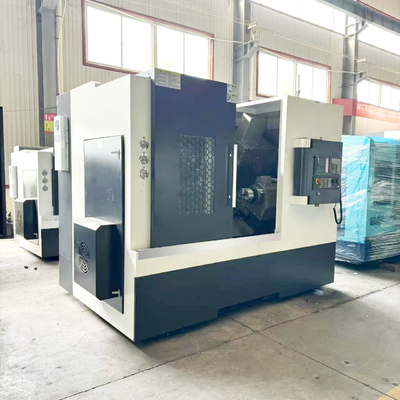

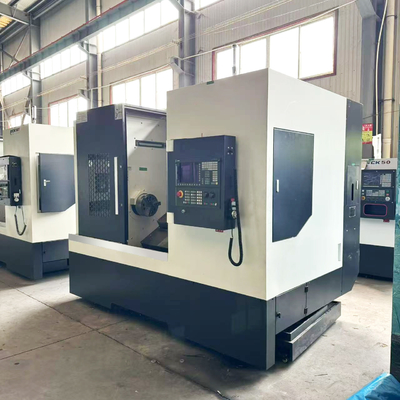

Double Spindle Slant Bed Automatic Cnc Lathe TCK56Y With Sub Spindle Drive Cnc Lathe Turning
سرير منحني مزدوج الأدوار التلقائي لجهاز التشغيل الآلي TCK56Y مع محرك أسفل الأدوار التشغيل الآلي لجهاز التشغيل الآلي سرير منحني مزدوج الأدوار التلقائي لجهاز التشغيل الآلي TCK56Y مع محرك أسفل الأدوار التشغيل الآلي لجهاز التشغيل الآلي سرير منحني مزدوج الأدوار التلقائي لجهاز التشغيل الآلي TCK56Y مع محرك أسفل الأدوار التشغيل الآلي لجهاز التشغيل الآلي

صورة كبيرة :  سرير منحني مزدوج الأدوار التلقائي لجهاز التشغيل الآلي TCK56Y مع محرك أسفل الأدوار التشغيل الآلي لجهاز التشغيل الآلي

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: HR
إصدار الشهادات: ceiso
رقم الموديل: TCK56
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: usd 29000-40000
تفاصيل التغليف: حزمة التصدير القياسية (حالة الخشب الرقائقي)
وقت التسليم: 30 يوما
شروط الدفع: L/C، D/A، D/P، T/T، Western Union، MoneyGram
القدرة على العرض: 40 مجموعة / شهر
اتصل

سرير منحني مزدوج الأدوار التلقائي لجهاز التشغيل الآلي TCK56Y مع محرك أسفل الأدوار التشغيل الآلي لجهاز التشغيل الآلي

وصف
(ماكس) ، ألقها على السرير يا (ديا): Φ630 أقصى قطر القطع (مم): φ540
السفر المحور X (مم): 280 حركة المحور Y (مم): ± 50
سفر المحور Z (مم): 750 السرعة المتحركة للمحور السيني (مم/دقيقة): 24000
تتحمل المغزل (مم): φ66 القضيب من خلال الثقب ((ملم): Φ52
إبراز:

مخرطة CNC بمحورين دوران مع محور دوران ثانوي,مخرطة CNC أوتوماتيكية ذات سرير مائل,آلة خراطة CNC TCK56Y

,

slant bed automatic CNC lathe

,

TCK56Y CNC lathe turning machine

سرير منحني مزدوج الأدوار التلقائي لجهاز التشغيل الآلي TCK56Y مع محرك أسفل الأدوات التشغيل الآلي
مقدمة المنتج
إمداد محورينسرير منحني آلة الدوران المركزيةالجهاز بأكمله له هيكل مضغوط ، ومظهر جميل ، وقومة عزم كبير ، صلابة عالية ، أداء مستقر وموثوق به ، والاحتفاظ بدقة ممتازة.تصميم محسن للأس، مناسبة لتدوير أجزاء القرص والعمود. يمكنها معالجة الخيوط المستقيمة والقوسية والمترية والبوصية ، والمتعددة الخيوط.انها مناسبة لتدوير الأقراص والعمود مع أشكال معقدة ومتطلبات عالية الدقة-معالجة قطع الغيار

سرير منحني مزدوج الأدوار التلقائي لجهاز التشغيل الآلي TCK56Y مع محرك أسفل الأدوار التشغيل الآلي لجهاز التشغيل الآلي 0
الموقف
مشروع
TCK56Y
مجموعة المعالجة
(ماكس) ، أركض على السرير يا (ديا)
Φ630
أقصى قطر قطع (ملم)
Φ540
الحد الأقصى لطول القطع (ملم)
برج الطاقة 540
السكتة الدماغية والتغذية
مسار محور X (ملم)
280
مسافة المحور Y (ملم)
±50
مسافة المحور Z (ملم)
750
سرعة التحرك على محور X (ملم/دقيقة)
24000
سرعة التحرك على محور Z (ملم/دقيقة)
24000
عجلة اليد (ملم)
0.001/0.01/01
سرعة التغذية X، Z (ملم/دقيقة)
0~5000
سرعة التغذية اليدوية X، Z (ملم/دقيقة)
0~1260
دقة الموقع
دقة تحديد المواقع المتكررة في محور X (ملم)
0.005
دقة تحديد الموقع في محور X (ملم)
0.008
دقة تحديد المواقع المتكررة في محور Z (ملم)
0.006
دقة تحديد الموقع على محور Z (ملم)
0.008
الفولاذ
سرعة المروحة (rpm)
10-3000
أقصى عزم الدوران للدوائر (N.m)
72
مسدس العجلة
A2-6
ثقب الغزل (ملم)
Φ66
القضيب من خلال الثقب ((ملم)
Φ52
تشاك
10 ¢

طريقة توجيه خطية لحامل الأدوات
عدد حاملي الأدوات
12
وقت تغيير الأدوات
0.25
أبعاد تركيب الأداة ((ملم)
25×25
مسافة المحور Y (ملم)
±50
وقت الإفراج عن حامل الأدوات / قفل (S)
0.12
دقة تحديد الموقع
±4"
تكرار دقة تحديد الموقع
±2"
مواصفات الطريق الخطي
الأمام 35، الخلف 25
سرعة الأداة
6000 دورة في الدقيقة
حجم الأدوات الكهربائية
BMT55/ER32
الحد الأقصى لوزن البرج
300 كجم
مشغل كهربائي
مسدس العجلة
A2-5
ثقب الغزل (ملم)
56ملم

القطر الخارجي للدوامة
170ملم
المحرك الرئيسي
قوة المحرك الرئيسي (كيلوواط)
11 ((4500 دورة في الدقيقة)
عزم دوران المحرك الرئيسي (N.m)
72
محور X و Z
محرك التغذية
قوة محرك التغذية في محور X (كيلوواط)
2.3
عزم دوران محرك التغذية في محور X (N.m)
15
قوة محرك تغذية المحور Z (كيلوواط)
2.3
عزم دوران محرك التغذية على محور Z (N.m)
15
نظام التبريد
سعة سائل التبريد (L)
200
نوع المحرك (1HP) (kw)
0.18
الحجم
حجم الجهاز (الطول * العرض * الارتفاع) (ملم)
3400/2060/2100
وزن
وزن الجهاز (كيلوغرام)
5500
التفاصيل الصور
سرير منحني مزدوج الأدوار التلقائي لجهاز التشغيل الآلي TCK56Y مع محرك أسفل الأدوار التشغيل الآلي لجهاز التشغيل الآلي 1



1. هيكل خاص أقوى 2. قدرة حمولة ثقيلة 3. رقائق معدنية سهلة تسقط
سرير منحني مزدوج الأدوار التلقائي لجهاز التشغيل الآلي TCK56Y مع محرك أسفل الأدوار التشغيل الآلي لجهاز التشغيل الآلي 2



نظام CNC اختياري:سيمنز, فانوك, سينتيكجي اس كي و غيرها
سرير منحني مزدوج الأدوار التلقائي لجهاز التشغيل الآلي TCK56Y مع محرك أسفل الأدوار التشغيل الآلي لجهاز التشغيل الآلي 3



الغزل الرئيسي
A2-6 الغزل الرئيسي قطر الغزل من خلال الثقب: 66mm
القطر الداخلي للجذب من خلال الثقب: 52 ملم
سرير منحني مزدوج الأدوار التلقائي لجهاز التشغيل الآلي TCK56Y مع محرك أسفل الأدوار التشغيل الآلي لجهاز التشغيل الآلي 4



فولاذ العداد
A2-5 المضاد الغزل قطر الغزل من خلال الثقب: 52mm
القطر الداخلي للجذب من خلال الثقب: 40 ملم
سرير منحني مزدوج الأدوار التلقائي لجهاز التشغيل الآلي TCK56Y مع محرك أسفل الأدوار التشغيل الآلي لجهاز التشغيل الآلي 5



12 محطةبرج القوةبرج الخدمة الاختياري،
سرير منحني مزدوج الأدوار التلقائي لجهاز التشغيل الآلي TCK56Y مع محرك أسفل الأدوار التشغيل الآلي لجهاز التشغيل الآلي 6



المكونات الكهربائية
مع شنايدر
التعبئة والشحن
1الميناء: ميناء تشينغداو أو ميناء شنغهاي
2طريقة الدفع: T/T، L/C، D/P، D/D الخ
3الدفع: 30٪ T / T كودائع ، 70٪ التوازن يجب أن تدفع قبل الشحن.
4وقت التسليم: 30 يوما بعد استلام الودائع 30% T / T.
5.التعبئة غير التبخير، ونحن نستخدم الخشب المقاوم للبحر.
6. لوحة القاعدة الفولاذية ، فهي أقوى 3-5 مرات من لوحة القاعدة الخشب المقارن العادية.
7مقاومة للماء و مقاومة للرطوبة، فيلم مقاوم للماء لف كل الجهاز.
8-حقيبه مغطاة بالكامل، منع التصادم والحفاظ على البضائع سليمة.
سرير منحني مزدوج الأدوار التلقائي لجهاز التشغيل الآلي TCK56Y مع محرك أسفل الأدوار التشغيل الآلي لجهاز التشغيل الآلي 7
الشهادات
جميع المنتجات متوفرة عند الطلب، مع أو بدون علامات تجارية. إذا كنت بحاجة إلى خدمة OEM مع العلامة التجارية الخاصة بك أو المنتج، يرجى إبلاغنا. إذا كان لديك أي متطلبات محددة أخرى،الرجاء الشعور بالحرية في الاتصال بنالقد حصل مصنعنا على رخصة الاستيراد والتصدير الصادرة عن وزارة التجارة الخارجية ، ومر على شهادة نظام إدارة الجودة ISO9001 وشهادة CE.في طبقة الجودة طبقة، سوف نخدم معظم العملاء بكل قلوبنا
سرير منحني مزدوج الأدوار التلقائي لجهاز التشغيل الآلي TCK56Y مع محرك أسفل الأدوار التشغيل الآلي لجهاز التشغيل الآلي 8
صور العملاء
نحن نرحب بالعملاء لزيارة المصنع، وسوف ندعك تشتري، وسوف يكون لدينا العملاء لزيارة المصنع والعملاء شراء عبر الإنترنت تعليق، من خلال تجربة التعلم التعليق،التقدم المستمر، وخدمة أفضل بالنسبة لك. شندونغ هيرو مستعدة لمتابعة لا هوادة فيها والجهود، يدا بيد مع التجار لخلق مستقبل لامع
سرير منحني مزدوج الأدوار التلقائي لجهاز التشغيل الآلي TCK56Y مع محرك أسفل الأدوار التشغيل الآلي لجهاز التشغيل الآلي 9
