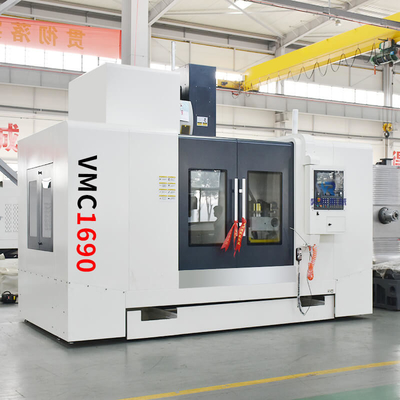

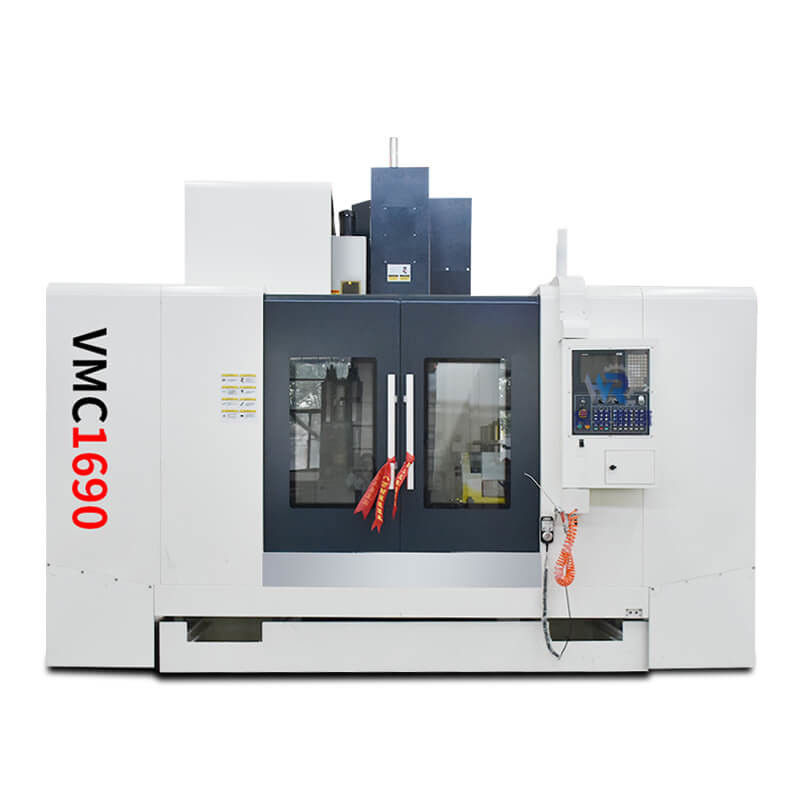

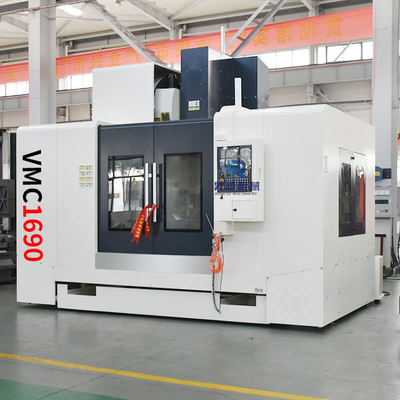

تفاصيل المنتج:
|
| يكتب: | عمودي | عدد المحاور: | 5 |
|---|---|---|---|
| قدرة التصنيع: | واجب ثقيل | سفر الطاولة (X) (مم): | 1600 |
| السفر الجدول (Z) (مم): | 700 | التكرار (X / Y / Z) (مم): | 0.005 |
| فتحة T (مم): | 7-22-110 | الأعلى. سرعة المغزل (دورة في الدقيقة: | 12000 |
| إبراز: | آلة الطحن CNC ذات 5 محاور VMC,آلة الطحن CNC الدقيقة VMC,آلات 5 محاور CMC و vmc |
||
كانت الآلات العمودية موجودة في أبسط أشكالها لأكثر من 150 عامًا.ومع ذلك ، لا يزال أحد أحدث أشكال تكنولوجيا التصنيع (الخراطة / المخارط هي الأقدم).عملية "الطحن" تنطوي على قاطع دوار ، أو لقمة حفر ، ومنضدة عمل متحركة ، والتي يتم لصق قطعة العمل بها.يتم توصيل القاطع بحاوية تسمى "المغزل" وتدويرها.من خلال حدة الأداة وقوة الطاولة التي تدفع المواد إلى القاطع ، تنتج المادة ويتم قصها أو حلقها حسب الرغبة.يمكن أن يكون محور القوة لأعلى / لأسفل (يشار إليه بالمحور Z) يسارًا / يمينًا (يُشار إليه بالمحور السيني) ، أو من الأمام إلى الخلف (يُشار إليه بالمحور الصادي).
وصف المنتج
المنتج Paramenters
|
نموذج
|
VMC650
|
VMC840
|
VMC850
|
VMC855
|
VMC966 أنا
|
VMC1050
|
|
حجم المنضدة (مم)
|
1000 × 400
|
1000 × 400
|
1000 × 500
|
1000 × 550
|
1100 × 550
|
1200 × 420
|
|
الأعلى.الحمولة المسموح بها (كلغ)
|
400
|
300
|
500
|
500
|
600
|
500
|
|
شوط المحور X (مم)
|
650
|
800
|
800
|
800
|
900
|
1000
|
|
حركة المحور Y (مم)
|
400
|
400
|
500
|
550
|
600
|
500
|
|
حركة المحور Z (مم)
|
550
|
550
|
500
|
550
|
600
|
550
|
|
فتحة T
|
3-18-120
|
3-18-140
|
5-18-108
|
5-18-90
|
5-18-100
|
5-18-100
|
|
مركز المغزل إلى سطح دليل المحور Z (مم)
|
485
|
445
|
552
|
590
|
663
|
) 575
|
|
وجه نهاية المغزل إلى طاولة العمل (مم)
|
100-650
|
100-650
|
110 - 610
|
120-670
|
100-700
|
100-650
|
|
ثقب تفتق المغزل
|
BT40-120
|
BT40-120
|
BT40-140
|
BT40-150
|
BT40-150
|
BT40-150
|
|
سرعة المغزل (ص / دقيقة)
|
8000
|
8000
|
8000
|
8000
|
8000
|
8000
|
|
حركة X / Y / Z السريعة (م / دقيقة)
|
48/48/48
|
30/30/18
|
48/48/48
|
48/48/48
|
48/48/48
|
18/18/18
|
|
وزن الجهاز (كجم)
|
3800
|
3200
|
5300
|
5500
|
5600
|
5500
|
|
نموذج
|
VMC1160
|
VMC1165
|
VMC1265
|
VMC1270
|
VMC1370
|
VMC1580
|
Vmc1690
|
|
حجم المنضدة (مم)
|
1200 × 600
|
1200 × 600
|
1200 × 600
|
1300 × 650
|
1400 × 700
|
1700 × 800
|
1600 * 800
|
|
الأعلى.الحمولة المسموح بها (كلغ)
|
800
|
800
|
800
|
1000
|
1000
|
1500
|
1500
|
|
شوط المحور X (مم)
|
1100
|
1100
|
1200
|
1200
|
1300
|
1500
|
1600
|
|
حركة المحور Y (مم)
|
600
|
650
|
650
|
700
|
700
|
800
|
900
|
|
حركة المحور Z (مم)
|
600
|
650
|
650
|
750
|
750
|
700
|
700
|
|
فتحة T
|
5-18x100
|
5-18-100
|
5-18-100
|
5-18-120
|
5-18-130
|
5-22-135
|
7-22-110
|
|
مركز المغزل إلى سطح دليل المحور Z (مم)
|
650
|
710
|
710
|
785
|
713
|
855
|
936
|
|
وجه نهاية المغزل إلى طاولة العمل (مم)
|
120-720
|
120-720
|
120-770
|
120-850
|
120-870
|
160-860
|
150-850
|
|
ثقب تفتق المغزل
|
BT40-150
|
BT40-150
|
BT40-150
|
BT40-150
|
BT40-150
|
BT50-155
|
BT50-190
|
|
سرعة المغزل (ص / دقيقة)
|
8000
|
8000
|
8000
|
8000
|
8000
|
6000
|
10000
|
|
حركة X / Y / Z السريعة (م / دقيقة)
|
36/36/24
|
36/36/36
|
36/36/36
|
24/24/24
|
24/24/24
|
24/24/18
|
15/15/12
|
|
وزن الجهاز (كجم)
|
6500
|
6800
|
7000
|
7500
|
8000
|
12000
|
12000
|
مزايا المنتج
1. خارج الحزمة: معيار حالة الخشب الرقائقي التصدير البحري.
