جديد 4 محاور VMC CNC آلات مركز آلة عمودي VMC850

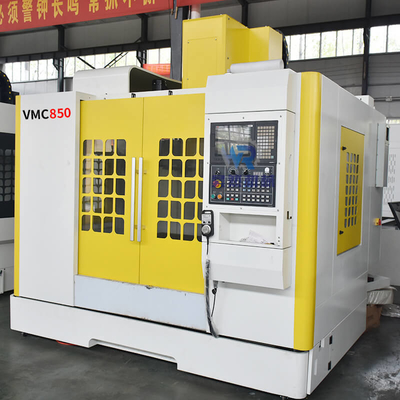

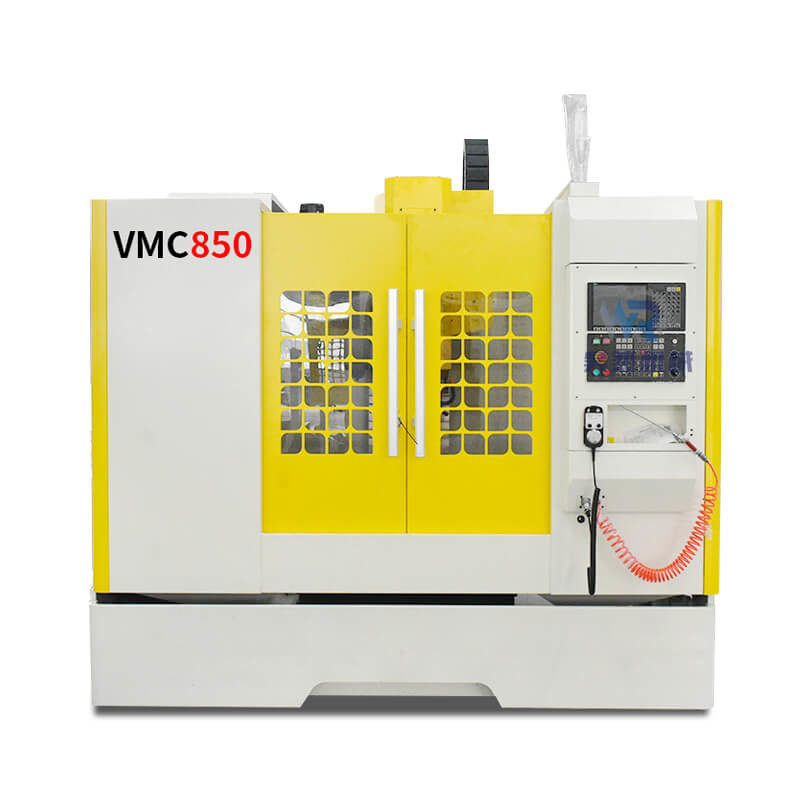

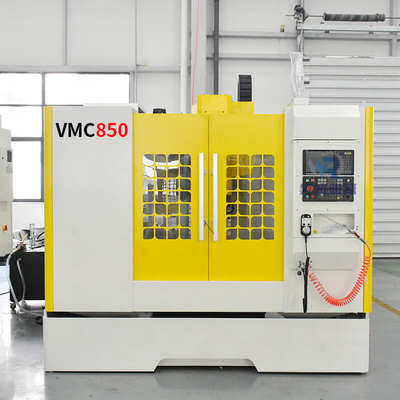

صورة كبيرة : جديد 4 محاور VMC CNC آلات مركز آلة عمودي VMC850

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	HR
إصدار الشهادات:	CE ISO
رقم الموديل:	VMC 850

شروط الدفع والشحن:

الحد الأدنى لكمية:	1
الأسعار:	26700$-32000$ per one set
تفاصيل التغليف:	حزمة خشبية
وقت التسليم:	بعد 15-30 يومًا
شروط الدفع:	L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام ، ضمان التجارة
القدرة على العرض:	200 شهريا

اتصل

جديد 4 محاور VMC CNC آلات مركز آلة عمودي VMC850

وصف

اسم:	تصميم جديد 4 محور VMC850 مركز التصنيع باستخدام الحاسب الآلي آلة عمودية	عدد المحاور:	4
قدرة التصنيع:	واجب المتوسطة	مدى سرعة المغزل (دورة في الدقيقة):	8000 - 12000
عدد المغازل:	غير مرتبطة	تفتق المغزل:	BT40
دقة تحديد المواقع (مم):	± 0.005	التكرار (X / Y / Z) (مم):	± 0.002
إبراز:	آلات التصنيع باستخدام الحاسب الآلي الجديدة , آلات التصنيع باستخدام الحاسب الآلي ذات 4 محاور , مركز الآلة العمودية VMC850

جديد 4 محاور VMC CNC آلات مركز آلة عمودي VMC850

وصف المنتج

يمكن أن تتضمن مراكز التصنيع باستخدام الحاسب الآلي الرأسي محورًا إضافيًا للقيام بتطبيقات قطع محددة.
الجداول الدوارة شائعة كمحور رابع في المطاحن.يمكن أن تتفاوت في الحجم وقدرات الوزن ويمكن أن يكون لها تكوين أفقي أو رأسي.وهي بشكل عام إضافة إلى مطحنة قياسية ذات 3 محاور.يجب أن يكون للمطحنة واجهة مناسبة للمحور الرابع (بشكل عام بطاقة المحور الرابع ومحرك التحكم والتحكم باستخدام الحاسب الآلي) لقبول الجدول الدوراني للمحور الرابع.
يمكن أيضًا أن تكون طاولات Trunnion إضافة إلى مطحنة CNC العمودية.يضيف جدول Trunnion المحور الرابع والخامس إلى مطحنة قياسية من خلال دمج المحور A (الذي يدور حول المحور X) بالإضافة إلى المحور C (الذي يدور حول المحور Z).



طلب:
هذا VMC مناسب للمعالجة الميكانيكية وصنع القوالب ويمكن أن يتكيف مع المعالجة
شرط من الآلات الخام إلى الانتهاء من الآلات ، ويمكن أيضًا إنهاء العديد من إجراءات العمل مثل الطحن ، والحفر ، والتنصت ، والتثقيب ، إلخ.

المنتج Paramenters

نموذج	VMC650	VMC840	VMC850	VMC855	VMC966 أنا
حجم المنضدة (مم)	1000 × 400	1000 × 400	1000 × 500	1000 × 550	1100 × 550
الأعلى.الحمولة المسموح بها (كلغ)	400	300	500	500	600
شوط المحور X (مم)	650	800	800	800	900
حركة المحور Y (مم)	400	400	500	550	600
حركة المحور Z (مم)	550	550	500	550	600
فتحة T	3-18-120	3-18-140	5-18-108	5-18-90	5-18-100
مركز المغزل إلى سطح دليل المحور Z (مم)	485	445	552	590	663
وجه نهاية المغزل إلى طاولة العمل (مم)	100-650	100-650	110 - 610	120-670	100-700
ثقب تفتق المغزل	BT40-120	BT40-120	BT40-140	BT40-150	BT40-150
سرعة المغزل (ص / دقيقة)	8000	8000	8000	8000	8000
حركة X / Y / Z السريعة (م / دقيقة)	48/48/48	30/30/18	48/48/48	48/48/48	48/48/48
وزن الجهاز (كجم)	3800	3200	5300	5500	5600

نموذج	VMC1050	VMC1160	VMC1165	VMC1265 أنا	VMC1370 أنا	VMC1580
حجم المنضدة (مم)	1200 × 420	1200 × 600	1200 × 600	1200 × 600	1400 × 700	1700 × 800
الأعلى.الحمولة المسموح بها (كلغ)	500	800	800	800	800	1500
شوط المحور X (مم)	1000	1100	1100	1200	1300	1500
حركة المحور Y (مم)	500	600	650	650	700	800
حركة المحور Z (مم)	550	600	650	650	750	700
فتحة T	5-18-100	5-18x100	5-18-100	5-18-100	5-18-130	5-22-135
مركز المغزل إلى سطح دليل المحور Z (مم)	) 575	650	710	710	713	855
وجه نهاية المغزل إلى طاولة العمل (مم)	100-650	120-720	120-720	120-770	120-870	160-860
ثقب تفتق المغزل	BT40-150	BT40-150	BT40-150	BT40-150	BT40-150	BT50-155
سرعة المغزل (ص / دقيقة)	8000	8000	8000	8000	8000	6000
حركة X / Y / Z السريعة (م / دقيقة)	18/18/18	36/36/24	36/36/36	36/36/36	24/24/24	24/24/18
وزن الجهاز (كجم)	5500	6500	6800	7000	8000	12000

مزايا المنتج

مزايامركز بالقطع 850 آلة:

تم تحسين الأجزاء الرئيسية لأداة الآلة 850 في مركز المعالجة عن طريق تحليل العناصر المحدودة.الحديد الزهر الرئيسي مصنوع من الحديد الزهر عالي القوة مع بنية معدنية مستقرة.
مركز المعالجة 850 قاعدة جسم الآلة ، كتلة الشريحة ، طاولة العمل ، العمود ، صندوق المغزل وأجزاء الأساس الرئيسية الأخرى تعتمد هيكلًا عالي الصلابة من الحديد الزهر ، وهيكل معدني مستقر ، موزعة في تعزيز هيكل الشبكة الداخلية ، لضمان الصلابة العالية ومقاومة الانحناء وأداء امتصاص الصدمات لأجزاء الأساس ؛الأجزاء الأساسية مصنوعة من رمل الراتينج ومعالجتها بالسفع الرملي والتقسية والاهتزاز بشكل فعال لضمان ثبات دقة الماكينة في الاستخدام طويل الأمد وتوفير ضمان لاستقرار أداء الماكينة.
مركز المعالجة 850 آلة لها هيكل جانبي على شكل حرف A ، والذي تم تحسينه لتقليل القطر بثلاثة أبعاد ، مما يقلل من اهتزاز أداة الآلة أثناء القطع القوي ويجعل أداة الآلة أكثر صلابة.

كشف الجهاز

مثال تطبيقى

هذا VMC مناسب للمعالجة الميكانيكية وصنع القوالب ويمكن أن يتكيف مع المعالجة
شرط من الآلات الخام إلى الانتهاء من الآلات ، ويمكن أيضًا إنهاء العديد من إجراءات العمل مثل الطحن ، والحفر ، والتنصت ، والتثقيب ، إلخ.

التعبئة والتغليف ＆ الشحن

1. خارج الحزمة: معيار حالة الخشب الرقائقي التصدير البحري.2. العبوة الداخلية: غشاء مطاطي وفيلم بلاستيكي للرطوبة.نحن نقدر
حزمة وفقا لطلباتك.تفاصيل التسليم: يتم شحنها في 15-30 يوم عمل بعد الدفع.
