مركز آلة الطاحونة الرأسية CNC VMC 5 محاور VMC1580

Name: مركز آلة الطاحونة الرأسية CNC VMC 5 محاور VMC1580
Brand: Shandong HR Machinery Co., Ltd.
SKU: vmc 1580
Price: 29,350.00 USD
Availability: InStock

جميع المنتجات

مركز التصنيع العمودي باستخدام الحاسب الآلي
(75)

آلة الطحن العمودي CNC
(14)

آلة CNC VMC
(29)

آلة طحن CNC VMC
(27)

مركز طحن CNC
(37)

آلة طحن عالمية
(27)

مركز تصنيع VMC
(19)

مركز الطحن العمودي
(30)

آلة طحن المعادن
(20)

4 آلة المحور VMC
(14)

مركز تصنيع 5 محاور
(16)

آلة مخرطة CNC
(55)

ابن دردش الآن

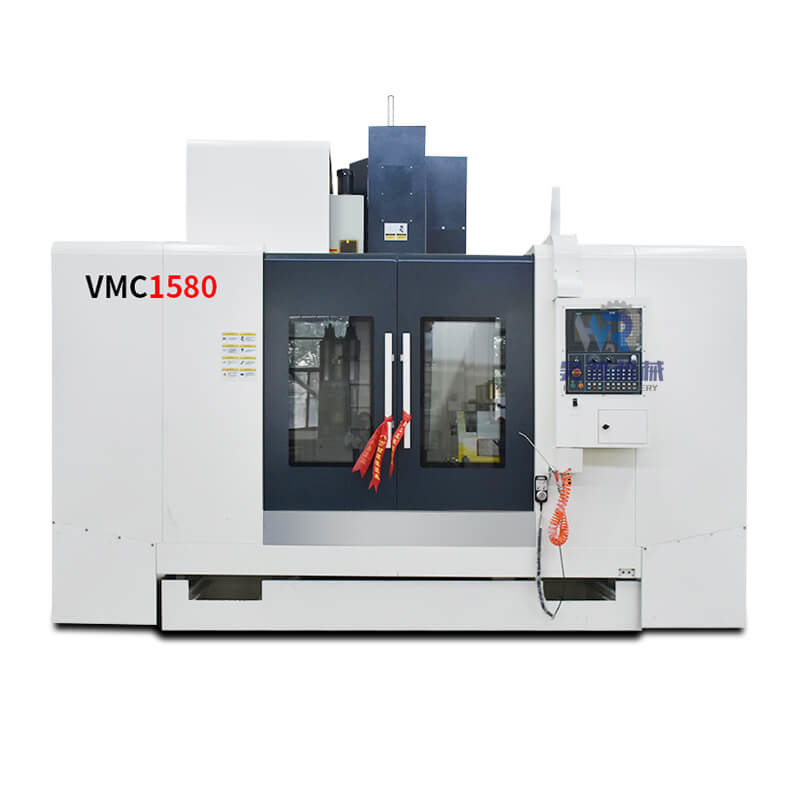

مركز آلة الطاحونة الرأسية CNC VMC 5 محاور VMC1580

صورة كبيرة : مركز آلة الطاحونة الرأسية CNC VMC 5 محاور VMC1580

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	HR
إصدار الشهادات:	CE ISO
رقم الموديل:	vmc 1580

شروط الدفع والشحن:

الحد الأدنى لكمية:	1
الأسعار:	26700$-32000$ per one set
تفاصيل التغليف:	حزمة خشبية
وقت التسليم:	بعد 15-30 يومًا
شروط الدفع:	L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام ، ضمان التجارة
القدرة على العرض:	200 شهريا

اتصل

مركز آلة الطاحونة الرأسية CNC VMC 5 محاور VMC1580

وصف

اسم:	مركز الماكينة العمودي مركز الماكينة الرأسي 5 محاور VMC1580	عدد المحاور:	5
قدرة التصنيع:	واجب المتوسطة	مدى سرعة المغزل (دورة في الدقيقة):	8000 - 12000
عدد المغازل:	غير مرتبطة	تفتق المغزل:	BT40
دقة تحديد المواقع (مم):	± 0.005	التكرار (X / Y / Z) (مم):	± 0.002
إبراز:	آلة طاحونة vmc , مطحنة CNC vmc , آلات CNC ذات 5 محاور

مزايا المنتج

مزايامركز المعدات

يمكن أن تتضمن مراكز التصنيع باستخدام الحاسب الآلي الرأسي محورًا إضافيًا للقيام بتطبيقات قطع محددة.الجداول الدوارة شائعة كمحور رابع في المطاحن.يمكن أن تختلف في الحجم والوزن وقدرات ويمكن أن يكون لها تكوين أفقي أو رأسي.وهي بشكل عام إضافة إلى مطحنة قياسية ذات 3 محاور.يجب أن يكون للمطحنة واجهة مناسبة للمحور الرابع (بشكل عام بطاقة المحور الرابع ومحرك التحكم والتحكم باستخدام الحاسب الآلي) لقبول الجدول الدوراني للمحور الرابع.يمكن أيضًا أن تكون طاولات Trunnion إضافة إلى مطحنة CNC العمودية.يضيف جدول Trunnion المحور الرابع والخامس إلى مطحنة قياسية من خلال دمج المحور A (الذي يدور حول المحور X) بالإضافة إلى المحور C (الذي يدور حول المحور Z).

المنتج Paramenters

نموذج	VMC650	VMC840	VMC850	VMC855	VMC966 أنا	VMC1050
حجم المنضدة (مم)	1000 × 400	1000 × 400	1000 × 500	1000 × 550	1100 × 550	1200 × 420
الأعلى.الحمولة المسموح بها (كلغ)	400	300	500	500	600	500
شوط المحور X (مم)	650	800	800	800	900	1000
حركة المحور Y (مم)	400	400	500	550	600	500
حركة المحور Z (مم)	550	550	500	550	600	550
فتحة T	3-18-120	3-18-140	5-18-108	5-18-90	5-18-100	5-18-100
مركز المغزل إلى سطح دليل المحور Z (مم)	485	445	552	590	663	) 575
وجه نهاية المغزل إلى طاولة العمل (مم)	100-650	100-650	110 - 610	120-670	100-700	100-650
ثقب تفتق المغزل	BT40-120	BT40-120	BT40-140	BT40-150	BT40-150	BT40-150
سرعة المغزل (ص / دقيقة)	8000	8000	8000	8000	8000	8000
حركة X / Y / Z السريعة (م / دقيقة)	48/48/48	30/30/18	48/48/48	48/48/48	48/48/48	18/18/18
وزن الجهاز (كجم)	3800	3200	5300	5500	5600	5500

نموذج	VMC1160	VMC1165	VMC1265	VMC1270	VMC1370	VMC1580	Vmc1690
حجم المنضدة (مم)	1200 × 600	1200 × 600	1200 × 600	1300 × 650	1400 × 700	1700 × 800	1600 * 800
الأعلى.الحمولة المسموح بها (كلغ)	800	800	800	1000	1000	1500	1500
شوط المحور X (مم)	1100	1100	1200	1200	1300	1500	1600
حركة المحور Y (مم)	600	650	650	700	700	800	900
حركة المحور Z (مم)	600	650	650	750	750	700	700
فتحة T	5-18x100	5-18-100	5-18-100	5-18-120	5-18-130	5-22-135	7-22-110
مركز المغزل إلى سطح دليل المحور Z (مم)	650	710	710	785	713	855	936
وجه نهاية المغزل إلى طاولة العمل (مم)	120-720	120-720	120-770	120-850	120-870	160-860	150-850
ثقب تفتق المغزل	BT40-150	BT40-150	BT40-150	BT40-150	BT40-150	BT50-155	BT50-190
سرعة المغزل (ص / دقيقة)	8000	8000	8000	8000	8000	6000	10000
حركة X / Y / Z السريعة (م / دقيقة)	36/36/24	36/36/36	36/36/36	24/24/24	24/24/24	24/24/18	15/15/12
وزن الجهاز (كجم)	6500	6800	7000	7500	8000	12000	12000

وصف المنتجكانت الآلات العمودية موجودة في أبسط أشكالها لأكثر من 150 عامًا.ومع ذلك ، لا يزال أحد أحدث أشكال تكنولوجيا التصنيع (الخراطة / المخارط هي الأقدم).عملية "الطحن" تنطوي على قاطع دوار ، أو لقمة حفر ، ومنضدة عمل متحركة ، والتي يتم لصق قطعة العمل بها.يتم توصيل القاطع بحاوية تسمى "المغزل" وتدويرها.من خلال حدة الأداة وقوة الطاولة التي تدفع المواد إلى القاطع ، تنتج المادة ويتم قصها أو حلقها حسب الرغبة.يمكن أن يكون محور القوة لأعلى / لأسفل (يشار إليه بالمحور Z) يسارًا / يمينًا (يُشار إليه بالمحور السيني) ، أو من الأمام إلى الخلف (يُشار إليه بالمحور الصادي).

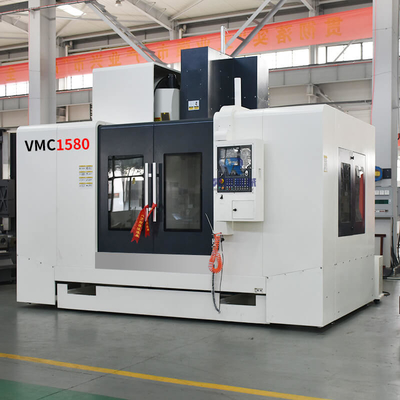

كشف الجهاز

مثال تطبيقى

هذا VMC مناسب للمعالجة الميكانيكية وصنع القوالب ويمكن أن يتكيف مع المعالجة
شرط من الآلات الخام إلى الانتهاء من الآلات ويمكن أيضا إنهاء العديد من إجراءات العمل مثل الطحن والحفر
، التنصت ، مملة ، إلخ.

التعبئة والتغليف ＆ الشحن

1. خارج الحزمة: معيار حالة الخشب الرقائقي التصدير البحري.2. العبوة الداخلية: غشاء مطاطي وفيلم بلاستيكي للرطوبة.نحن نقدر
حزمة وفقا لطلباتك.تفاصيل التسليم: يتم شحنها في 15-30 يوم عمل بعد الدفع.

بطاقة:

مطحنة vmc,

آلات التصنيع باستخدام الحاسب الآلي vmc,

مركز تصنيع عمودي جديد
