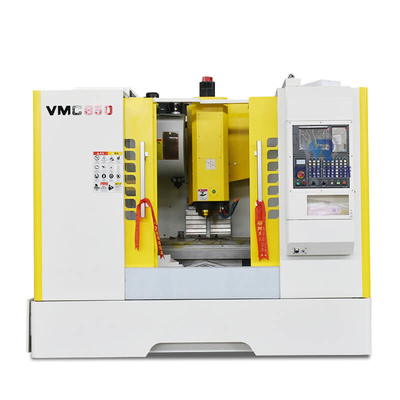

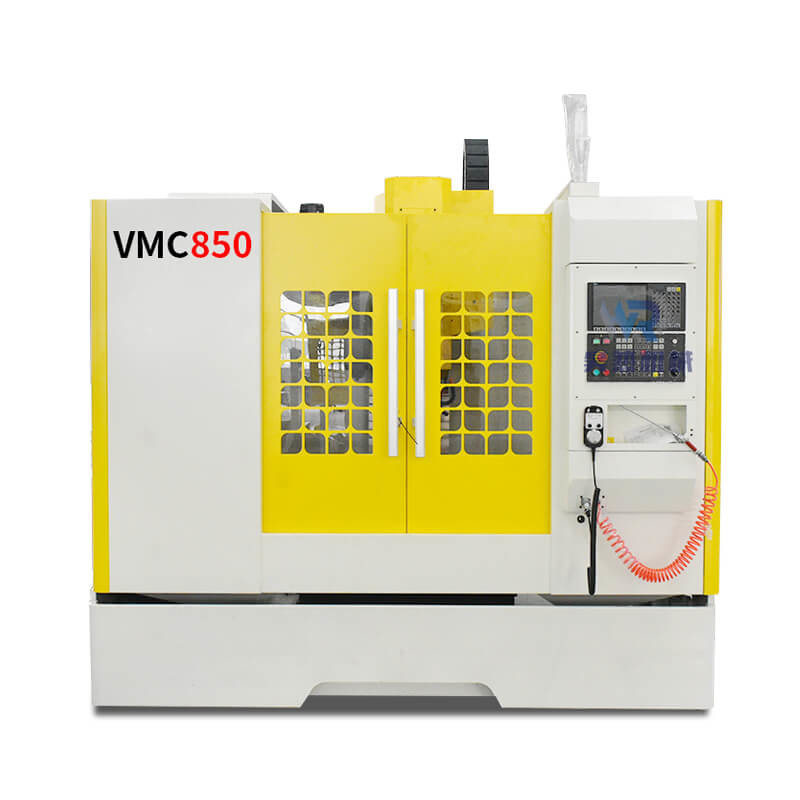

VMC850 CNC مركز آلة عمودية 5 محاور آلة VMC

صورة كبيرة : VMC850 CNC مركز آلة عمودية 5 محاور آلة VMC

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	HR
إصدار الشهادات:	CE ISO
رقم الموديل:	VMC 850

شروط الدفع والشحن:

الحد الأدنى لكمية:	1
الأسعار:	26700$-32000$ per one set
تفاصيل التغليف:	حزمة خشبية
وقت التسليم:	بعد 15-30 يومًا
شروط الدفع:	L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام ، ضمان التجارة
القدرة على العرض:	200 شهريا

اتصل

VMC850 CNC مركز آلة عمودية 5 محاور آلة VMC

وصف

اسم:	CNC 5 محور تايوان مركز التصنيع العمودي VMC850 CNC آلة الطحن العمودي	عدد المحاور:	5
قدرة التصنيع:	واجب المتوسطة	مدى سرعة المغزل (دورة في الدقيقة):	8000 - 12000
عدد المغازل:	غير مرتبطة	تفتق المغزل:	BT40
دقة تحديد المواقع (مم):	± 0.005	التكرار (X / Y / Z) (مم):	± 0.002
إبراز:	مركز الماكينة العمودي VMC 850 , 5 مركز الماكينة الرأسية المحور , مركز الماكينة ذو 5 محاور

VMC850 CNC مركز آلة عمودية 5 محاور آلة VMC

المنتج Paramenters

نموذج	VMC650	VMC840	VMC850	VMC855	VMC966 أنا
حجم المنضدة (مم)	1000 × 400	1000 × 400	1000 × 500	1000 × 550	1100 × 550
الأعلى.الحمولة المسموح بها (كلغ)	400	300	500	500	600
شوط المحور X (مم)	650	800	800	800	900
حركة المحور Y (مم)	400	400	500	550	600
حركة المحور Z (مم)	550	550	500	550	600
فتحة T	3-18-120	3-18-140	5-18-108	5-18-90	5-18-100
مركز المغزل إلى سطح دليل المحور Z (مم)	485	445	552	590	663
وجه نهاية المغزل إلى طاولة العمل (مم)	100-650	100-650	110 - 610	120-670	100-700
ثقب تفتق المغزل	BT40-120	BT40-120	BT40-140	BT40-150	BT40-150
سرعة المغزل (ص / دقيقة)	8000	8000	8000	8000	8000
حركة X / Y / Z السريعة (م / دقيقة)	48/48/48	30/30/18	48/48/48	48/48/48	48/48/48
وزن الجهاز (كجم)	3800	3200	5300	5500	5600

نموذج	VMC1050	VMC1160	VMC1165	VMC1265 أنا	VMC1370 أنا	VMC1580
حجم المنضدة (مم)	1200 × 420	1200 × 600	1200 × 600	1200 × 600	1400 × 700	1700 × 800
الأعلى.الحمولة المسموح بها (كلغ)	500	800	800	800	800	1500
شوط المحور X (مم)	1000	1100	1100	1200	1300	1500
حركة المحور Y (مم)	500	600	650	650	700	800
حركة المحور Z (مم)	550	600	650	650	750	700
فتحة T	5-18-100	5-18x100	5-18-100	5-18-100	5-18-130	5-22-135
مركز المغزل إلى سطح دليل المحور Z (مم)	) 575	650	710	710	713	855
وجه نهاية المغزل إلى طاولة العمل (مم)	100-650	120-720	120-720	120-770	120-870	160-860
ثقب تفتق المغزل	BT40-150	BT40-150	BT40-150	BT40-150	BT40-150	BT50-155
سرعة المغزل (ص / دقيقة)	8000	8000	8000	8000	8000	6000
حركة X / Y / Z السريعة (م / دقيقة)	18/18/18	36/36/24	36/36/36	36/36/36	24/24/24	24/24/18
وزن الجهاز (كجم)	5500	6500	6800	7000	8000	12000

وصف المنتجيمكن لآلة حقيقية ذات 5 محاور أن تسمح بالتشغيل المستمر ذي 5 محاور في وقت واحد.هذا يزيد من السرعة والدقة عند تصنيع الجزء.
تحتوي المطاحن العمودية CNC بشكل عام على مغزل واحد ، ومبدل أدوات أوتوماتيكي ، وطاولة عمل ، وتحكم CNC.
يمكن أن يكون للمغزل الموجود في مركز التصنيع باستخدام الحاسب الآلي نطاقًا واسعًا من السرعات اعتمادًا على المادة التي يتم قطعها وعمق القطع المطلوب.تتراوح سرعة المغزل النموذجية من 0 إلى 10000 دورة في الدقيقة.تستخدم السرعات العالية للمواد الأخف مثل الجرافيت والألمنيوم وغيرها.يمكن أن تصل السرعات العالية إلى 12000 دورة في الدقيقة حتى 50000 دورة في الدقيقة أو أعلى.
يتم تحميل المغزل بحوامل أدوات وقواطع لتحقيق الإزالة المناسبة للمواد.هناك العديد من الأنماط المختلفة لحوامل الأدوات بما في ذلك BT و CAT - والتي لها شكل مخروطي بالإضافة إلى HSK ، والتي تستخدم الفلنجات بدلاً من المستدقة لقفل الحامل في مكانه.يمكن أن تأتي حوامل BT و CAT بأحجام مختلفة بما في ذلك 30 و 40 و 50 تفتق حسب حجم الأداة التي يتطلبها القاطع.يأتي HSK (مستدق جوفاء عرقوب) في مجموعة متنوعة من الأنواع - A إلى F - وأحجام من HSK-32 حتى HSK-160.HSK هو
يعتبر حامل أداة أفضل للمعالجة عالية السرعة حيث يوجد اتصال سطحي أكبر بين المغزل والحامل ، مما يقلل الاهتزاز ويمنع الأداة من التراجع إلى المستقبل عند القطع بسرعات عالية.



طلب:
هذا VMC مناسب للمعالجة الميكانيكية وصنع القوالب ويمكن أن يتكيف مع المعالجة
شرط من الآلات الخام إلى الانتهاء من الآلات ، ويمكن أيضًا إنهاء العديد من إجراءات العمل مثل الطحن ، والحفر ، والتنصت ، والتثقيب ، إلخ.

مزايا المنتج

مزايامركز بالقطع 850 آلة:

تم تحسين الأجزاء الرئيسية لأداة الآلة 850 في مركز المعالجة عن طريق تحليل العناصر المحدودة.الحديد الزهر الرئيسي مصنوع من الحديد الزهر عالي القوة مع بنية معدنية مستقرة.
مركز المعالجة 850 قاعدة جسم الآلة ، كتلة الشريحة ، طاولة العمل ، العمود ، صندوق المغزل وأجزاء الأساس الرئيسية الأخرى تعتمد هيكلًا عالي الصلابة من الحديد الزهر ، وهيكل معدني مستقر ، موزعة في تعزيز هيكل الشبكة الداخلية ، لضمان الصلابة العالية ومقاومة الانحناء وأداء امتصاص الصدمات لأجزاء الأساس ؛الأجزاء الأساسية مصنوعة من رمل الراتينج ومعالجتها بالسفع الرملي والتقسية والاهتزاز بشكل فعال لضمان ثبات دقة الماكينة في الاستخدام طويل الأمد وتوفير ضمان لاستقرار أداء الماكينة.
مركز المعالجة 850 آلة لها هيكل جانبي على شكل حرف A ، والذي تم تحسينه لتقليل القطر بثلاثة أبعاد ، مما يقلل من اهتزاز أداة الآلة أثناء القطع القوي ويجعل أداة الآلة أكثر صلابة.
مركز تشغيل 850 وحدة مغزل ذات سرعة عالية وصلابة عالية مع محرك مغزل مؤازر.X / Y / Z يعتمد محرك سيرفو عالي العزم.تتبنى X / Y / Z لولبًا كرويًا عالي الدقة عالي الدقة من تايوان مع محمل NSK الياباني وقفل مستورد عالي الدقة.تتبنى سكة التوجيه ثلاثية الاتجاهات X / Y / Z تصميم المسار الصلب ، والسطح الثابت يتبنى عملية التبريد فائقة التردد بعد الطحن الدقيق ؛السطح المنزلق مصنوع من مادة مقاومة للاهتراء عالية القوة بشريط بلاستيكي.تعمل سكة توجيه الاتجاه Y لتصميم أربعة مسارات (بما في ذلك قضيب التوجيه الإضافي) على زيادة صلابة وقوة الماكينة بشكل كبير
أداة.

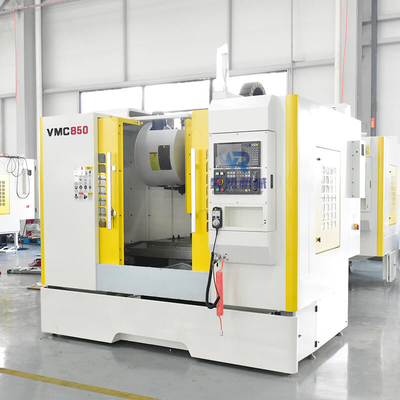

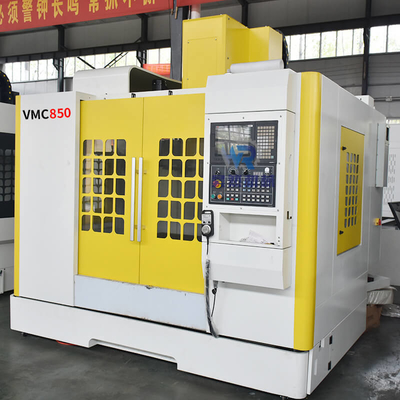

كشف الجهاز

مثال تطبيقى

هذا VMC مناسب للمعالجة الميكانيكية وصنع القوالب ويمكن أن يتكيف مع المعالجة
شرط من الآلات الخام إلى الانتهاء من الآلات ، ويمكن أيضًا إنهاء العديد من إجراءات العمل مثل الطحن ، والحفر ، والتنصت ، والتثقيب ، إلخ.

التعبئة والتغليف ＆ الشحن

1. خارج الحزمة: معيار حالة الخشب الرقائقي التصدير البحري.2. العبوة الداخلية: غشاء مطاطي وفيلم بلاستيكي للرطوبة.نحن نقدر
حزمة وفقا لطلباتك.تفاصيل التسليم: يتم شحنها في 15-30 يوم عمل بعد الدفع.
