أفقي Tck56-1000 سرير منحني آلة التسلسل CNC الدقة العالية

ابن دردش الآن

أفقي Tck56-1000 سرير منحني آلة التسلسل CNC الدقة العالية

أفقي Tck56-1000 سرير منحني آلة التسلسل CNC الدقة العالية
أفقي Tck56-1000 سرير منحني آلة التسلسل CNC الدقة العالية أفقي Tck56-1000 سرير منحني آلة التسلسل CNC الدقة العالية

صورة كبيرة :  أفقي Tck56-1000 سرير منحني آلة التسلسل CNC الدقة العالية

تفاصيل المنتج:
مكان المنشأ: شاندونغ
اسم العلامة التجارية: HR
إصدار الشهادات: CE
رقم الموديل: TCK56-1000
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: 24800USD
تفاصيل التغليف: التعبئة والتغليف التكوين القياسي
وقت التسليم: 30 يوم عمل
شروط الدفع: T / T ، D / P
القدرة على العرض: 100 مجموعة/شهر

أفقي Tck56-1000 سرير منحني آلة التسلسل CNC الدقة العالية

وصف
أقصى طول للقطع: 750 ملم / 1000 ملم خشونة العمل: Ra1.6um
النوع: أفقي الكلمة الرئيسية: مركز آلة مخرطة CNC
انتقال المحور X: 200ملم أسواق التصدير: عالمية
استخدام: تصنيع الأجزاء المعدنية المكونات الأساسية: تحمل، مضخة، والعتاد، أخرى
باستخدام الحاسب الآلي أم لا: آلة مخرطة CNC محطات نشر الأداة: 12
سوينغ على السرير: 640 مم الجهد: 220 فولت
السنة: 2022 حركة المحور Z: 380 ملم
إبراز:

أفقي سرير منحدر آلة التسلسل CNC,آلة حاسوب CNC ذات سرير منحني دقيق,عالية الدقة المنحني سرير CNC الدوارة

,

Precision slant bed cnc lathe machine

,

High Precision slant bed cnc lathe

وصف المنتج

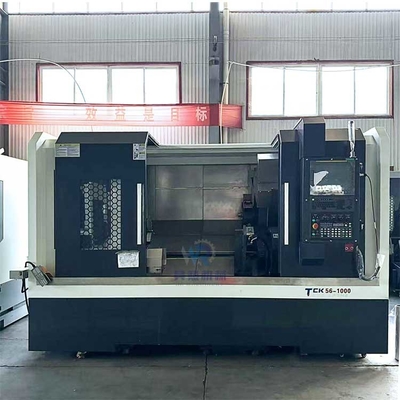

أفقي Tck56-1000 سرير منحني آلة التسلسل CNC الدقة العالية 0
  •

  • مقدمة
سلسلة TCK56 متعددة الوظائف محول CNC ، يعتمد السرير هيكل مربع وحديد صب قوي (HT-300) ، وتكنولوجيا صب قطعة واحدة ، ويتم إكماله عن طريق مصراع مركز التصنيع.لديها خصائص صلابة عامة قوية، والحفاظ على دقة جيدة من أدوات الآلات، وموثوقية عالية في الاستخدام.


المواصفات

الوحدة

TCK56

القدرة على العمل

(ماكس) ، قف على السرير يا (ديا)

ملم

Φ640

(ماكس) يتأرجح فوق (ديا)

ملم

Φ280

أقصى طول للقطع

ملم

540

الحد الأقصى لقطر الدوران

ملم

Φ540

الفولاذ

حجم المكبس الهيدروليكي

ملم

10'

أنف الفوهة

/

A2-6

مساحة العمود الشوكي/قطر

ملم

Φ 66

سرعة الفولاذ

r/min

20-3500

طاقة المحرك الرئيسي

كيلوواط

11

الأسماك في الذيل

غلاف الأكمام في الذيل / السفر

ملم

480

طوق الأكمام

MT لا.

MT-5

الجسم

زاوية السرير

DEG

45 °

نطاق السفر لـ X/Z

ملم

280/700

سرعة التغذية السريعة X/Z

م/دقيقة

24/24

عزم دوران محرك الخدمة X/Z

Nm

(أبو هريرة) ، ١٥/١

قوة محرك الخدمة

كيلو

2./2.3

برج

لا.

/

12

حجم الأدوات

ملم

25×25/Φ32

نطاق سفر محور Y

ملم

+_50



حجم البعد

ملم

3400×2060×2100



الوزن

كيلوغرام

4200

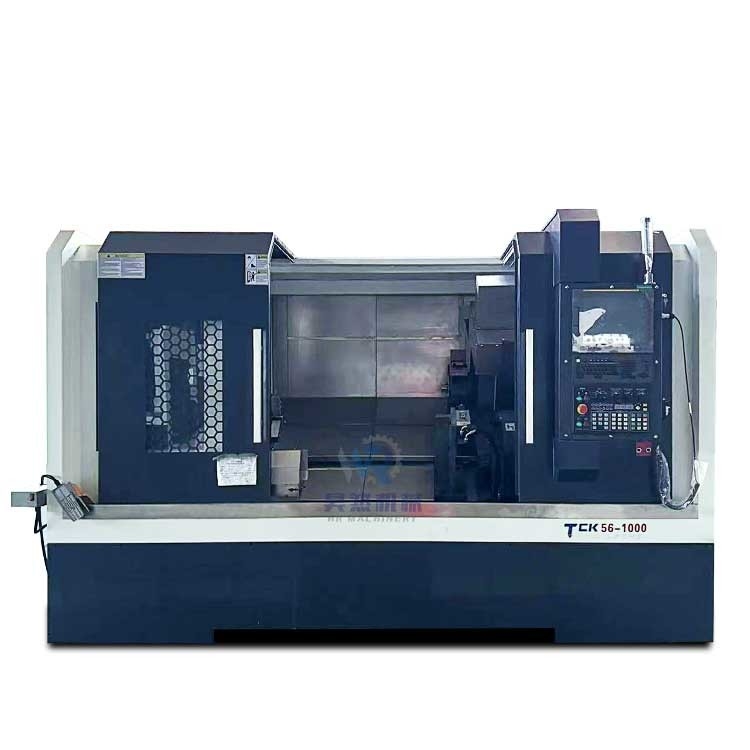

أفقي Tck56-1000 سرير منحني آلة التسلسل CNC الدقة العالية 1
أفقي Tck56-1000 سرير منحني آلة التسلسل CNC الدقة العالية 2

التفاصيل الصور


أفقي Tck56-1000 سرير منحني آلة التسلسل CNC الدقة العالية 3
  •

    •

    •

    •

    • 45 درجة بنية الجهاز



1هيكل خاص أقوى
2قدرة الحمولة الثقيلة
3قطع معدنية سهلة تسقط

  •

  •

  •

  • الهيدروليكية

معيار مع شاك هيدروليكي مجوف،علامة تجارية صينية أو تايوانية

أفقي Tck56-1000 سرير منحني آلة التسلسل CNC الدقة العالية 4


أفقي Tck56-1000 سرير منحني آلة التسلسل CNC الدقة العالية 5
  •

    •

    •

    •

    • الوقود الهيدروليك



1. القياسية مع القضيب الهيدروليكي
2. يمكن أن تختار البرمجة القضيب مدفوعة بواسطة محرك الخدمة

  •

  •

  •

  • السكك الحديدية

محور XZ يتبنى خطوط تايوان الخطية

سرعة عالية ، دقة عالية

أفقي Tck56-1000 سرير منحني آلة التسلسل CNC الدقة العالية 6


أفقي Tck56-1000 سرير منحني آلة التسلسل CNC الدقة العالية 7
  •

    •

    •

    •

    • ناقل رقائق آلي



أداة إزالة الشظايا المعدنية
توفير الوقت والطاقة
يمكن أن تختار مع تكلفة إضافية





أفقي Tck56-1000 سرير منحني آلة التسلسل CNC الدقة العالية 8
