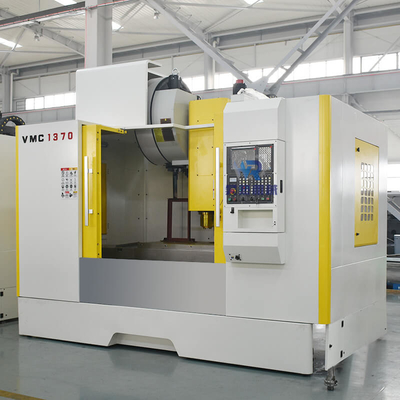

Vmc1370 3 محاور CNC آلة الطحن العمودي مركز VMC

Vmc1370 3 محاور CNC آلة الطحن العمودي مركز VMC
Vmc1370 3 محاور CNC آلة الطحن العمودي مركز VMC Vmc1370 3 محاور CNC آلة الطحن العمودي مركز VMC

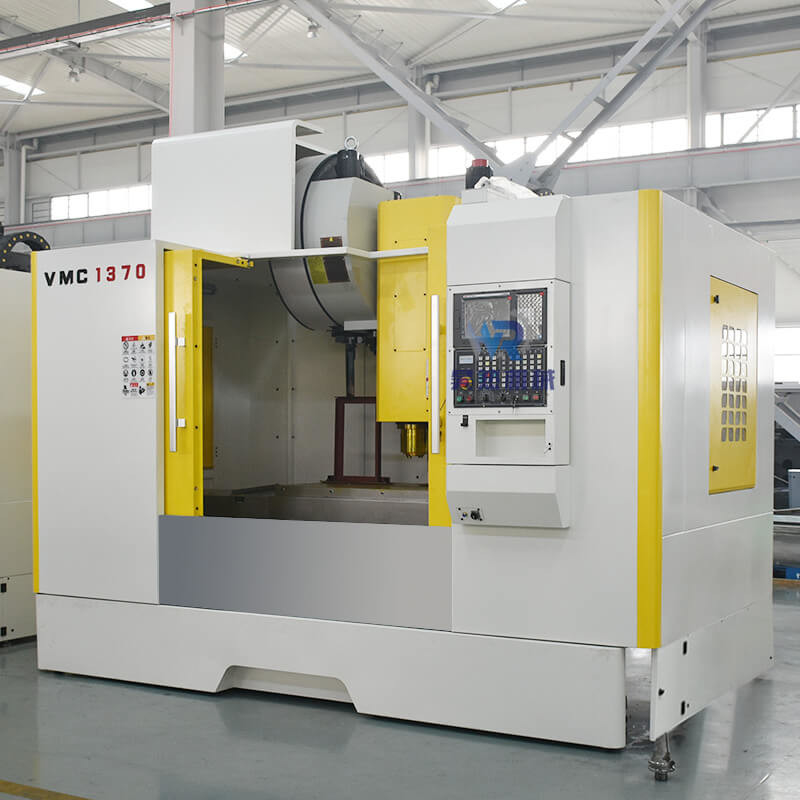

صورة كبيرة :  Vmc1370 3 محاور CNC آلة الطحن العمودي مركز VMC

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: HR
إصدار الشهادات: CE ISO
رقم الموديل: vmc 1370
شروط الدفع والشحن:
الحد الأدنى لكمية: 1
الأسعار: 26700$-32000$ per one set
تفاصيل التغليف: حزمة خشبية
وقت التسليم: بعد 15-30 يومًا
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام ، ضمان التجارة
القدرة على العرض: 200 شهريا
اتصل

Vmc1370 3 محاور CNC آلة الطحن العمودي مركز VMC

وصف
اسم: vmc1370 3axis CNC مركز التجهيز العمودي 3 محور آلة VMC عدد المحاور: 3
قدرة التصنيع: واجب المتوسطة مدى سرعة المغزل (دورة في الدقيقة): 8000 - 12000
عدد المغازل: غير مرتبطة تفتق المغزل: BT40
دقة تحديد المواقع (مم): ± 0.005 التكرار (X / Y / Z) (مم): ± 0.002
إبراز:

مركز الطحن العمودي Vmc1370

,

مركز الطحن العمودي VMC CNC

,

آلة مركز الطحن العمودي VMC

Vmc1370 3 محاور CNC آلة الطحن العمودي مركز VMC

المنتج Paramenters
نموذج
VMC650
VMC840
VMC850
VMC855
VMC966 أنا
VMC1050
حجم المنضدة (مم)
1000 × 400
1000 × 400
1000 × 500
1000 × 550
1100 × 550
1200 × 420
الأعلى.الحمولة المسموح بها (كلغ)
400
300
500
500
600
500
شوط المحور X (مم)
650
800
800
800
900
1000
حركة المحور Y (مم)
400
400
500
550
600
500
حركة المحور Z (مم)
550
550
500
550
600
550
فتحة T
3-18-120
3-18-140
5-18-108
5-18-90
5-18-100
5-18-100
مركز المغزل إلى سطح دليل المحور Z (مم)
485
445
552
590
663
) 575
وجه نهاية المغزل إلى طاولة العمل (مم)
100-650
100-650
110 - 610
120-670
100-700
100-650
ثقب تفتق المغزل
BT40-120
BT40-120
BT40-140
BT40-150
BT40-150
BT40-150
سرعة المغزل (ص / دقيقة)
8000
8000
8000
8000
8000
8000
حركة X / Y / Z السريعة (م / دقيقة)
48/48/48
30/30/18
48/48/48
48/48/48
48/48/48
18/18/18
وزن الجهاز (كجم)
3800
3200
5300
5500
5600
5500

نموذج
VMC1160
VMC1165
VMC1265
VMC1270
VMC1370
VMC1580
Vmc1690
حجم المنضدة (مم)
1200 × 600
1200 × 600
1200 × 600
1300 × 650
1400 × 700
1700 × 800
1600 * 800
الأعلى.الحمولة المسموح بها (كلغ)
800
800
800
1000
1000
1500
1500
شوط المحور X (مم)
1100
1100
1200
1200
1300
1500
1600
حركة المحور Y (مم)
600
650
650
700
700
800
900
حركة المحور Z (مم)
600
650
650
750
750
700
700
فتحة T
5-18x100
5-18-100
5-18-100
5-18-120
5-18-130
5-22-135
7-22-110
مركز المغزل إلى سطح دليل المحور Z (مم)
650
710
710
785
713
855
936
وجه نهاية المغزل إلى طاولة العمل (مم)
120-720
120-720
120-770
120-850
120-870
160-860
150-850
ثقب تفتق المغزل
BT40-150
BT40-150
BT40-150
BT40-150
BT40-150
BT50-155
BT50-190
سرعة المغزل (ص / دقيقة)
8000
8000
8000
8000
8000
6000
10000
حركة X / Y / Z السريعة (م / دقيقة)
36/36/24
36/36/36
36/36/36
24/24/24
24/24/24
24/24/18
15/15/12
وزن الجهاز (كجم)
6500
6800
7000
7500
8000
12000
12000


Vmc1370 3 محاور CNC آلة الطحن العمودي مركز VMC 0
Vmc1370 3 محاور CNC آلة الطحن العمودي مركز VMC 1
Vmc1370 3 محاور CNC آلة الطحن العمودي مركز VMC 2
Vmc1370 3 محاور CNC آلة الطحن العمودي مركز VMC 3




وصف المنتج
كانت الآلات العمودية موجودة في أبسط أشكالها لأكثر من 150 عامًا.ومع ذلك ، لا يزال أحد أحدث أشكال تكنولوجيا التصنيع (الخراطة / المخارط هي الأقدم).عملية "الطحن" تنطوي على قاطع دوار ، أو لقمة حفر ، ومنضدة عمل متحركة ، والتي يتم لصق قطعة العمل بها.يتم توصيل القاطع بحاوية تسمى "المغزل" وتدويرها.من خلال حدة الأداة وقوة الطاولة التي تدفع المواد إلى القاطع ، تنتج المادة ويتم قصها أو حلقها حسب الرغبة.يمكن أن يكون محور القوة لأعلى / لأسفل (يشار إليه بالمحور Z) يسارًا / يمينًا (يُشار إليه بالمحور السيني) ، أو من الأمام إلى الخلف (يُشار إليه بالمحور الصادي).
يمكن أن تتضمن مراكز التصنيع باستخدام الحاسب الآلي الرأسي محورًا إضافيًا للقيام بتطبيقات قطع محددة.الجداول الدوارة شائعة كمحور رابع في المطاحن.يمكن أن تختلف في الحجم والوزن وقدرات ويمكن أن يكون لها تكوين أفقي أو رأسي.وهي بشكل عام إضافة إلى مطحنة قياسية ذات 3 محاور.يجب أن يكون للمطحنة واجهة مناسبة للمحور الرابع (بشكل عام بطاقة المحور الرابع ومحرك التحكم والتحكم باستخدام الحاسب الآلي) لقبول الجدول الدوراني للمحور الرابع.يمكن أيضًا أن تكون طاولات Trunnion إضافة إلى مطحنة CNC العمودية.يضيف جدول Trunnion المحور الرابع والخامس إلى مطحنة قياسية من خلال دمج المحور A (الذي يدور حول المحور X) بالإضافة إلى المحور C (الذي يدور حول المحور Z).
طلب:
هذا VMC مناسب للمعالجة الميكانيكية وصنع القوالب ويمكن أن يتكيف مع المعالجة
شرط من الآلات الخام إلى الانتهاء من الآلات ، ويمكن أيضًا إنهاء العديد من إجراءات العمل مثل الطحن ، والحفر ، والتنصت ، والتثقيب ، إلخ.
مزايا المنتج

مزايامركز المعدات

1. تم تحسين الأجزاء الرئيسية لأداة الآلة في مركز المعالجة عن طريق تحليل العناصر المحدودة.الحديد الزهر الرئيسي مصنوع من الحديد الزهر عالي القوة مع هيكل معدني مستقر.2. قاعدة هيكل الماكينة المركزية ، كتلة الشريحة ، طاولة العمل ، العمود ، صندوق المغزل وأجزاء الأساس الرئيسية الأخرى تعتمد هيكلًا عالي الصلابة من الحديد الزهر ، هيكل رسومي معدني ثابت ، موزع في تعزيز هيكل الشبكة الداخلية ، لضمان الصلابة العالية ومقاومة الانحناء وأداء امتصاص الصدمات لأجزاء الأساس ؛الأجزاء الأساسية مصنوعة من رمل الراتينج ومعالجتها بالسفع الرملي والتقسية والاهتزاز بشكل فعال لضمان ثبات دقة الماكينة في الاستخدام طويل الأمد وتوفير ضمان لاستقرار أداء الماكينة.3. آلة مركز المعالجة لديها هيكل جانبي على شكل حرف A ، والذي تم تحسينه لتقليل القطر بثلاثة أبعاد ، مما يقلل من اهتزاز أداة الآلة أثناء القطع القوي ويجعل أداة الآلة أكثر صلابة.4. وحدة المغزل ذات السرعة العالية والصلابة العالية مع محرك المغزل المؤازر.X / Y / Z يعتمد محرك سيرفو عالي العزم.تتبنى X / Y / Z لولبًا كرويًا عالي الدقة عالي الدقة من تايوان مع محمل NSK الياباني وقفل مستورد عالي الدقة.تتبنى سكة التوجيه ثلاثية الاتجاهات X / Y / Z تصميم المسار الصلب ، والسطح الثابت يتبنى عملية التبريد فائقة التردد بعد الطحن الدقيق ؛السطح المنزلق مصنوع من مادة مقاومة للاهتراء عالية القوة بشريط بلاستيكي.تعمل سكة توجيه الاتجاه Y لتصميم أربعة مسارات (بما في ذلك قضيب التوجيه الإضافي) على زيادة صلابة وقوة أداة الماكينة بشكل كبير.
Vmc1370 3 محاور CNC آلة الطحن العمودي مركز VMC 4
Vmc1370 3 محاور CNC آلة الطحن العمودي مركز VMC 5

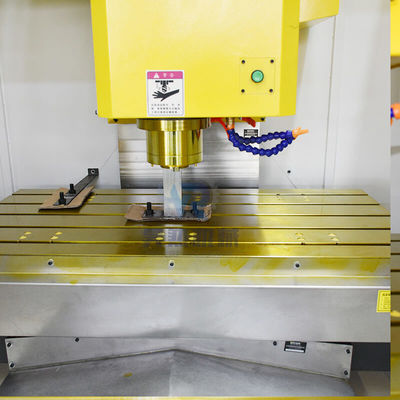

كشف الجهاز
Vmc1370 3 محاور CNC آلة الطحن العمودي مركز VMC 6
Vmc1370 3 محاور CNC آلة الطحن العمودي مركز VMC 7
مثال تطبيقى
هذا VMC مناسب للمعالجة الميكانيكية وصنع القوالب ويمكن أن يتكيف مع المعالجة
شرط من الآلات الخام إلى الانتهاء من الآلات ويمكن أيضا إنهاء العديد من إجراءات العمل مثل الطحن والحفر
، التنصت ، مملة ، إلخ.
Vmc1370 3 محاور CNC آلة الطحن العمودي مركز VMC 8
