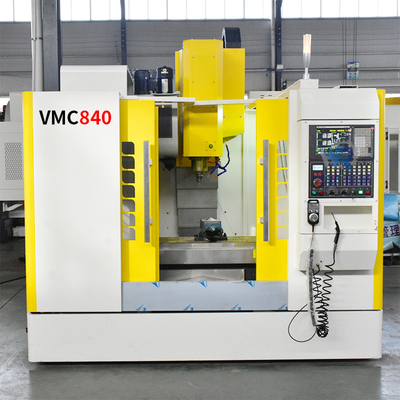

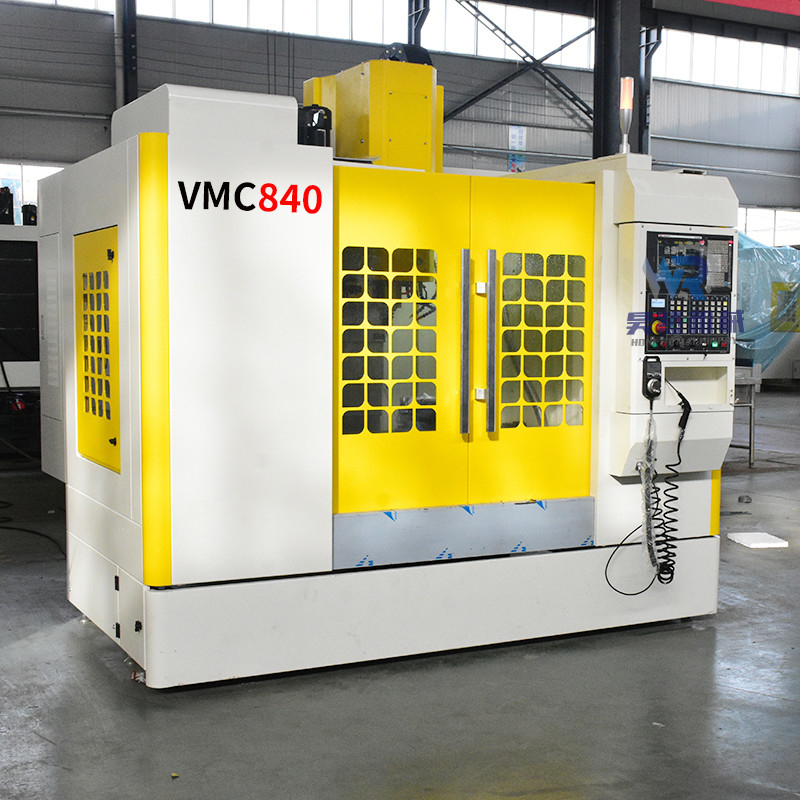

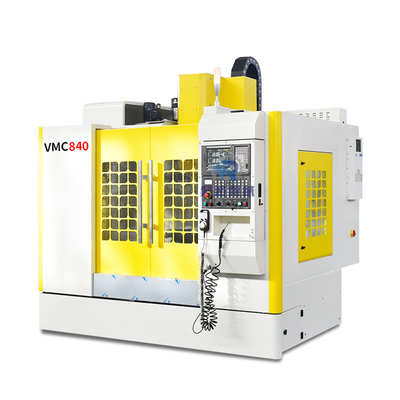

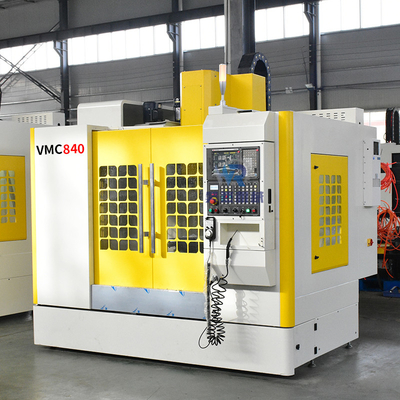

عالية الدقة BT40 مركز طحن CNC صغير بالقطع العمودي VMC840

ابن دردش الآن

عالية الدقة BT40 مركز طحن CNC صغير بالقطع العمودي VMC840

عالية الدقة BT40 مركز طحن CNC صغير بالقطع العمودي VMC840
عالية الدقة BT40 مركز طحن CNC صغير بالقطع العمودي VMC840 عالية الدقة BT40 مركز طحن CNC صغير بالقطع العمودي VMC840 عالية الدقة BT40 مركز طحن CNC صغير بالقطع العمودي VMC840 عالية الدقة BT40 مركز طحن CNC صغير بالقطع العمودي VMC840

صورة كبيرة :  عالية الدقة BT40 مركز طحن CNC صغير بالقطع العمودي VMC840

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: HR
إصدار الشهادات: CE ISO
رقم الموديل: vmc 840
شروط الدفع والشحن:
الحد الأدنى لكمية: 1
الأسعار: 26700$-32000$ per one set
تفاصيل التغليف: حزمة خشبية
وقت التسليم: بعد 15-30 يومًا
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام ، ضمان التجارة
القدرة على العرض: 60 شهريا

عالية الدقة BT40 مركز طحن CNC صغير بالقطع العمودي VMC840

وصف
يكتب: عمودي عدد المحاور: 3
قدرة التصنيع: واجب المتوسطة مدى سرعة المغزل (دورة في الدقيقة): 8000 - 12000
عدد المغازل: غير مرتبطة تفتق المغزل: BT40
دقة تحديد المواقع (مم): ± 0.005 التكرار (X / Y / Z) (مم): ± 0.002
إبراز:

مركز طحن CNC صغير

,

مركز طحن BT40 CNC

,

آلة طحن CNC صغيرة VMC840

عالية الدقة BT40 مركز طحن CNC صغير بالقطع العمودي VMC840


المنتج Paramenters
نموذج
VMC650
VMC840
VMC850
VMC855
VMC966 أنا
حجم المنضدة (مم)
1000 × 400
1000 × 400
1000 × 500
1000 × 550
1100 × 550
الأعلى.الحمولة المسموح بها (كلغ)
400
300
500
500
600
شوط المحور X (مم)
650
800
800
800
900
حركة المحور Y (مم)
400
400
500
550
600
حركة المحور Z (مم)
550
550
500
550
600
فتحة T
3-18-120
3-18-140
5-18-108
5-18-90
5-18-100
مركز المغزل إلى سطح دليل المحور Z (مم)
485
445
552
590
663
وجه نهاية المغزل إلى طاولة العمل (مم)
100-650
100-650
110 - 610
120-670
100-700
ثقب تفتق المغزل
BT40-120
BT40-120
BT40-140
BT40-150
BT40-150
سرعة المغزل (ص / دقيقة)
8000
8000
8000
8000
8000
حركة X / Y / Z السريعة (م / دقيقة)
48/48/48
30/30/18
48/48/48
48/48/48
48/48/48
وزن الجهاز (كجم)
3800
3200
5300
5500
5600
نموذج
VMC1050
VMC1160
VMC1165
VMC1265
VMC1370 أنا
VMC1580
حجم المنضدة (مم)
1200 × 420
1200 × 600
1200 × 600
1200 × 600
1400 × 700
1700 × 800
الأعلى.الحمولة المسموح بها (كلغ)
500
800
800
800
800
1500
شوط المحور X (مم)
1000
1100
1100
1200
1300
1500
حركة المحور Y (مم)
500
600
650
650
700
800
حركة المحور Z (مم)
550
600
650
650
750
700
فتحة T
5-18-100
5-18x100
5-18-100
5-18-100
5-18-130
5-22-135
مركز المغزل إلى سطح دليل المحور Z (مم)
) 575
650
710
710
713
855
وجه نهاية المغزل إلى طاولة العمل (مم)
100-650
120-720
120-720
120-720
120-870
160-860
ثقب تفتق المغزل
BT40-150
BT40-150
BT40-150
BT40-150
BT40-150
BT50-155
سرعة المغزل (ص / دقيقة)
8000
8000
8000
8000
8000
6000
حركة X / Y / Z السريعة (م / دقيقة)
18/18/18
36/36/24
36/36/36
36/36/36
24/24/24
24/24/18
وزن الجهاز (كجم)
5500
6500
6800
6800
8000
12000

التكوين القياسي:

1. نظام التحكم KND2000MF3i
2. مغزل تايوان BT40-8000.
3. أدوات تايوان 16 ATC
4.تايوان HIWIN ثلاثة محاور توجيهية خطية
5. تايوان الكرة اللولبية Hiwin.
6. مصباح العمل.
7. آلة الحرس الضميمة الكاملة.


  تخصيص وحدة
  VMC840
الطاولة بحجم 1000 × 400 مم
  الأعلى.تحميل الجدول 400 كلغ
  رقم فتحة T وحجمها 3-18-120 مم

يتم المعالجة

نِطَاق

طاولة السفر (X) 650 مم
  سفر الطاولة (Y) 400 مم
  طاولة السفر (Z) 550 مم
  وجه نهاية المغزل لمسافة سطح العمل الأعلى. 650 مم
    دقيقة. 100 مم
  المسافة من مركز المغزل إلى سطح سكة المحاور Z. 485 مم
مغزل استدقاق المغزل (7:24) BT40-120
  مدى سرعة المغزل 8000 ص / دقيقة
  قوة محرك المغزل 5.5 كيلوواط
يتحرك سريع الحركة محاور س 32 م / دقيقة
    المحاور ص 32
    محاور Z 32
  سرعة التحرك 1-10000 مم / دقيقة
مجلة أداة نمط مجلة أداة قرص
  سعة مجلة الأداة 16
  دقيقة.وقت تغيير الأداة 2.5 س
دقة تحديد الموقع معيار اختبار الدقة JISB6336-4: 2000 / GB / T18400.4-2010
  محاور X / Y / Z 0.008 مم
X / Y / Z فأس التكرار 0.005 مم
البعد (L * W * H) 2400 × 2100 × 2300 مم
وزن 3800 كلغ


التكوين الاختياري:

1. سيمنز Fanuc Syntec KND Mitusbishi GUNT.
2. مبدل أداة نوع الذراع 16T / 24T.
3. سلسلة نوع رقاقة الناقل.
4. المحور الرابع والمحور الخامس.
5. مبرد زيت المغزل.
6. المبرد من خلال المغزل.
7. Renishaw مسبار الشغل والأداة.
8. 10000 دورة في الدقيقة / 12000 دورة في الدقيقة المغزل.

عالية الدقة BT40 مركز طحن CNC صغير بالقطع العمودي VMC840 0




وصف المنتج
آلة الطحن CNC 840 Vmc عبارة عن مركز معالجة رأسي مغلق مع تحكم مباشر مؤازر ثلاثي المحاور X و y و Z.تنقسم المحاور الثلاثة إلى سكة صلبة و (اختياري: دليل خطي متداول).آلة الطحن CNC 840 Vmc إن سكة التوجيه لديها حمولة كبيرة ، وامتداد واسع ، ودقة عالية ، وهيكل مدمج ومعقول وأبعاد شاملة.يتم تشغيل العمود الرئيسي بواسطة محرك مؤازر من خلال نفس حزام الخطوة.يمكنها تحقيق التثبيت لمرة واحدة للعديد من الأجزاء المعقدة مثل الأقراص ، والألواح ، والأصداف ، والكاميرات والقوالب ، ويمكنها إكمال معالجة العمليات المختلفة مثل الحفر ، والطحن ، والتثقيب ، والتوسيع ، والتوسيع ، والتنصت الصلب.آلة الطحن Vmc 840 CNC مناسبة لإنتاج منتجات الدُفعات المتنوعة والمتوسطة والصغيرة ، ويمكن أن تلبي معالجة الأجزاء المعقدة وعالية الدقة.
مزايا المنتج



عالية الدقة BT40 مركز طحن CNC صغير بالقطع العمودي VMC840 1
مثال تطبيقى
VMC 840 CNC مركز المعالجة العمودية لماكينة الطحن يستخدم مركز المعالجة الرأسي بشكل أساسي لمعالجة الأجزاء بدقة عالية والعديد من العمليات والأشكال المعقدة مثل الألواح وأجزاء القرص وأجزاء الغلاف والقوالب وما إلى ذلك. يمكنه إكمال الطحن والحفر والتوسيع باستمرار ، التوسيع ، الممل ، التنصت ، الأسطح المنحنية ثنائية الأبعاد وثلاثية الأبعاد ، والتشغيل الآلي الدقيق للطائرات المائلة ، تتم برمجة المعالجة ، ويتم تقصير دورة الإنتاج ، بحيث يمكن للمستخدمين الحصول على فوائد اقتصادية جيدة.

عالية الدقة BT40 مركز طحن CNC صغير بالقطع العمودي VMC840 2
يتم استخدامه على نطاق واسع لإنتاج قطع غيار السيارات ، وأداة العلاج الطبي وأي نوع من قوالب الحقن ، وقوالب النفخ ، وقوالب الصب ، وقوالب السيارة LED ، وقوالب اللعبة ، والقالب الدقيق وما إلى ذلك.تعتبر القوالب الفولاذية الكبيرة هي المنتجات الأولى التي تتطلب كمية كبيرة من القطع وسرعة معالجة سريعة.إنها قابلة للتطبيق على معالجة صناعة القوالب البلاستيكية ، صناعة إطارات السيارات ، صناعة الأجهزة ، صناعة الألعاب ، الحرف اليدوية ، قالب الختم الناعم ، قالب البرنز ، يموت عالي التردد ، قالب نقش العجلة ، قالب الصب بالقالب وقطب الجرافيت.إنه أفضل خيار fr mol mnufacturing الصناعة ومعالجة الأجزاء.
معلومات الشركة
شركة Shandong Honest control شركة أداة الماكينة ، المحدودة. هي مؤسسة موجهة للإنتاج مع حقوق الاستيراد والتصدير.تم تجهيز الشركة بالعديد من أنواع الأدوات والمعدات الآلية ، بما في ذلك ما يقرب من 100 مجموعة من المعدات الكبيرة والرائعة والمتطورة.المؤسسة لديها 100 موظف في الوقت الحاضر ، بما في ذلك أكثر من 10 مهندسين وعشرات العمال والفنيين.تصر الشركة على تدريب الموظفين لسنوات عديدة ، من خلال تغيير مفاهيم الموظفين ، وتنفيذ إصلاح المؤسسة ، وإدخال مفاهيم وأساليب إدارية جديدة ، باستخدام مستوى الإدارة الحديثة.تمتلك الشركة المئات من منافذ البيع ، وأكثر من فرع أو مكتب مبيعات واحد ، و 30 مقاطعة ، ومدينة ، ومنطقة ذاتية الحكم.في أوروبا وأمريكا الجنوبية وآسيا وهونغ كونغ ودول ومناطق أخرى لديها تجار تعاون طويل الأجل.في السنوات الأخيرة ، تصر الشركة على تغيير الوضع وتعديل الهيكل ؛تنفيذ استراتيجية العلامة التجارية وتوسيع السوق الخارجية ؛التحكم في مستوى تصنيع معدات الشركة.تم تشكيلها بواسطة مخرطة CNC ، آلة الطحن CNC ، مركز المعالجة العمودية ، مركز المعالجة العملاقة ، آلة النشر ذات الشريط المعدني CNC ، سلسلة آلات الطحن والحفر ، سلسلة آلات الطحن ، سلسلة آلات الطحن البرجية ، أكثر من عشر فئات ، مئات الأنواع من نطاق الإنتاج.لقد حققت الهدف المتوقع المتمثل في تسلسل منتجات CNC وتمييز المنتج المميز ، وشكلت علامتها التجارية الخاصة مع تلبية الاحتياجات الشخصية للمستخدمين.
عالية الدقة BT40 مركز طحن CNC صغير بالقطع العمودي VMC840 3
الشهادات
عالية الدقة BT40 مركز طحن CNC صغير بالقطع العمودي VMC840 4
عالية الدقة BT40 مركز طحن CNC صغير بالقطع العمودي VMC840 5
عالية الدقة BT40 مركز طحن CNC صغير بالقطع العمودي VMC840 6
صور العملاء
عالية الدقة BT40 مركز طحن CNC صغير بالقطع العمودي VMC840 7
التعليمات



1: كيف يمكنني اختيار أنسب الآلات؟
ج: من فضلك قل لي المواصفات الخاصة بك ، يمكننا اختيار أفضل نموذج لك ، أو يمكنك اختيار النموذج الدقيق.يمكنك أيضًا إرسال رسم المنتجات إلينا ، وسوف نختار أنسب الآلات لك.

2: ما هي المنتجات الرئيسية لشركتك؟
ج: نحن متخصصون في جميع أنواع الآلات ، مثل آلة مخرطة CNC ، آلة طحن CNC ، مركز تصنيع عمودي ، آلات مخرطة ، آلة حفر ، آلة حفر شعاعية ، آلة نشر ، آلة تشكيل وهلم جرا.

3: أين يقع مصنعنا؟كيف يمكنني زيارة هناك؟
ج: يقع مصنعنا في مدينة جينان بمقاطعة شاندونغ ، 271000 الصين.أنت مرحب بك بحرارة لزيارتنا.

4. ما هي شروط التجارة الخاصة بك؟
ج: FOB و CFR و CIF كلها مقبولة.

5: ما هي شروط الدفع؟
ج: T / T ، الدفع الأولي 30٪ عند الطلب ، دفع الرصيد 70٪ قبل الشحن ؛لا رجعة فيه ل / ج في الافق .

6: ما هو موك؟
ج: مجموعة واحدة (فقط بعض الآلات منخفضة التكلفة ستكون أكثر من مجموعة واحدة)
