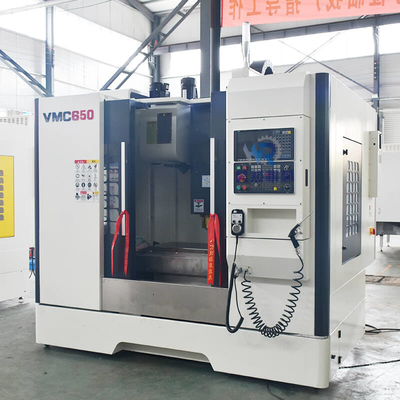

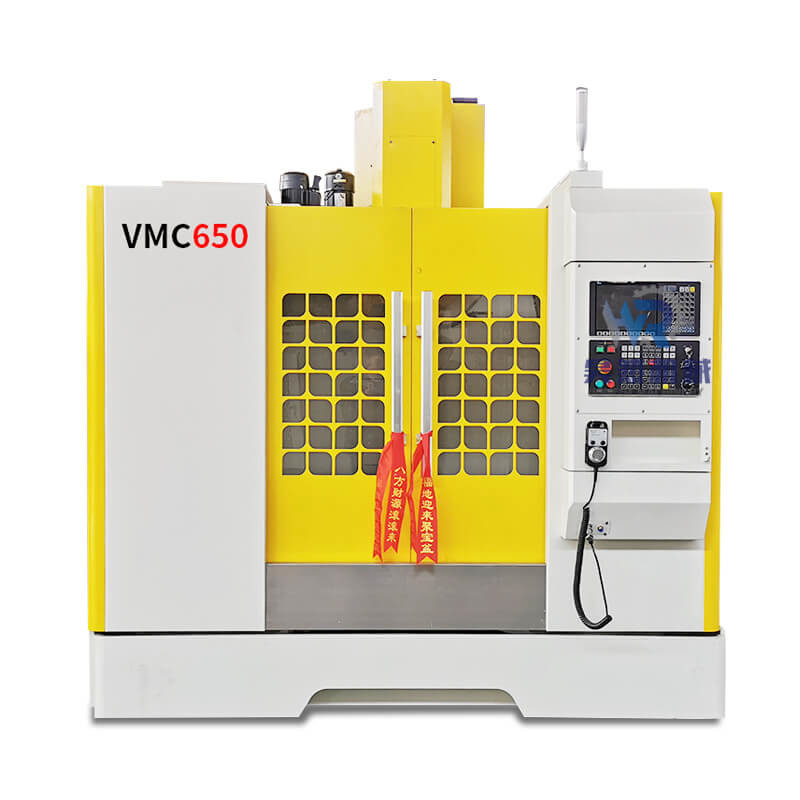

4 محور VMC مركز بالقطع العمودي VMC650 لصنع القالب

4 محور VMC مركز بالقطع العمودي VMC650 لصنع القالب
4 محور VMC مركز بالقطع العمودي VMC650 لصنع القالب 4 محور VMC مركز بالقطع العمودي VMC650 لصنع القالب

صورة كبيرة :  4 محور VMC مركز بالقطع العمودي VMC650 لصنع القالب

تفاصيل المنتج:
مكان المنشأ: الصين
اسم العلامة التجارية: HR
إصدار الشهادات: CE ISO
رقم الموديل: vmc 650
شروط الدفع والشحن:
الحد الأدنى لكمية: 1
الأسعار: 26700$-32000$ per one set
تفاصيل التغليف: حزمة خشبية
وقت التسليم: بعد 15-30 يومًا
شروط الدفع: L / C ، D / A ، D / P ، T / T ، ويسترن يونيون ، موني جرام ، ضمان التجارة
القدرة على العرض: 60 شهريا
اتصل

4 محور VMC مركز بالقطع العمودي VMC650 لصنع القالب

وصف
اسم: مركز التجهيز العمودي 4 محور آلة الطحن VMC650 CNC للمعادن عدد المحاور: 4
قدرة التصنيع: واجب المتوسطة مدى سرعة المغزل (دورة في الدقيقة): 8000 - 12000
عدد المغازل: غير مرتبطة تفتق المغزل: BT40
دقة تحديد المواقع (مم): ± 0.005 التكرار (X / Y / Z) (مم): ± 0.002
إبراز:

مركز تصنيع عمودي 4 محاور vmc

,

مركز تصنيع عمودي 650 vmc

,

آلة عمودي 4 محور vmc





المنتج Paramenters
نموذج
VMC650
VMC840
VMC850
VMC855
VMC966 أنا
حجم المنضدة (مم)
1000 × 400
1000 × 400
1000 × 500
1000 × 550
1100 × 550
الأعلى.الحمولة المسموح بها (كلغ)
400
300
500
500
600
شوط المحور X (مم)
650
800
800
800
900
حركة المحور Y (مم)
400
400
500
550
600
حركة المحور Z (مم)
550
550
500
550
600
فتحة T
3-18-120
3-18-140
5-18-108
5-18-90
5-18-100
مركز المغزل إلى سطح دليل المحور Z (مم)
485
445
552
590
663
وجه نهاية المغزل إلى طاولة العمل (مم)
100-650
100-650
110 - 610
120-670
100-700
ثقب تفتق المغزل
BT40-120
BT40-120
BT40-140
BT40-150
BT40-150
سرعة المغزل (ص / دقيقة)
8000
8000
8000
8000
8000
حركة X / Y / Z السريعة (م / دقيقة)
48/48/48
30/30/18
48/48/48
48/48/48
48/48/48
وزن الجهاز (كجم)
3800
3200
5300
5500
5600
نموذج
VMC1050
VMC1160
VMC1165
VMC1265 أنا
VMC1370 أنا
VMC1580
حجم المنضدة (مم)
1200 × 420
1200 × 600
1200 × 600
1200 × 600
1400 × 700
1700 × 800
الأعلى.الحمولة المسموح بها (كلغ)
500
800
800
800
800
1500
شوط المحور X (مم)
1000
1100
1100
1200
1300
1500
حركة المحور Y (مم)
500
600
650
650
700
800
حركة المحور Z (مم)
550
600
650
650
750
700
فتحة T
5-18-100
5-18x100
5-18-100
5-18-100
5-18-130
5-22-135
مركز المغزل إلى سطح دليل المحور Z (مم)
) 575
650
710
710
713
855
وجه نهاية المغزل إلى طاولة العمل (مم)
100-650
120-720
120-720
120-770
120-870
160-860
ثقب تفتق المغزل
BT40-150
BT40-150
BT40-150
BT40-150
BT40-150
BT50-155
سرعة المغزل (ص / دقيقة)
8000
8000
8000
8000
8000
6000
حركة X / Y / Z السريعة (م / دقيقة)
18/18/18
36/36/24
36/36/36
36/36/36
24/24/24
24/24/18
وزن الجهاز (كجم)
5500
6500
6800
7000
8000
12000
4 محور VMC مركز بالقطع العمودي VMC650 لصنع القالب 0
4 محور VMC مركز بالقطع العمودي VMC650 لصنع القالب 1
4 محور VMC مركز بالقطع العمودي VMC650 لصنع القالب 2




وصف المنتج
يتم استخدام مركز / مطحنة CNC ذات 3 محاور لإنشاء أجزاء صناعية مختلفة.يتم تحقيق ذلك باستخدام مجموعة واسعة من ملفات
الأدوات والقواطع حسب نوع المادة التي يتم قطعها والمنتج النهائي الذي يتم تصنيعه.
مطحنة CNC ذات 3 محاور تعمل على ثلاثة محاور منفصلة:
* المحور السيني: يتحرك طوليًا أو "من اليسار إلى اليمين"
* المحور الصادي: التحرك أفقيًا أو "من الأمام إلى الخلف"
* المحور Z: التحرك عموديًا أو "لأعلى ولأسفل"

يمكن أن تتضمن مراكز التصنيع باستخدام الحاسب الآلي الرأسي محورًا إضافيًا للقيام بتطبيقات قطع محددة.
الجداول الدوارة شائعة كمحور رابع في المطاحن.يمكن أن تختلف في الحجم والوزن وقدرات ويمكن أن يكون لها تكوين أفقي أو رأسي.وهي بشكل عام إضافة إلى مطحنة قياسية ذات 3 محاور.يجب أن يكون للمطحنة واجهة مناسبة للمحور الرابع (بشكل عام بطاقة المحور الرابع ومحرك التحكم والتحكم باستخدام الحاسب الآلي) لقبول الجدول الدوراني للمحور الرابع.يمكن أيضًا أن تكون طاولات Trunnion إضافة إلى مطحنة CNC العمودية.يضيف جدول Trunnion المحور الرابع والخامس إلى مطحنة قياسية من خلال دمج المحور A (الذي يدور حول المحور X) بالإضافة إلى المحور C (الذي يدور حول المحور Z).
مزايا المنتج

مزاياآلة الطحن العمودي CNC

1. تم تحسين الأجزاء الرئيسية لأداة الآلة 650 في مركز المعالجة عن طريق تحليل العناصر المحدودة.الحديد الزهر الرئيسي مصنوع من الحديد الزهر عالي القوة مع بنية معدنية مستقرة.
2. مركز المعالجة 650 قاعدة جسم الآلة ، كتلة الشريحة ، طاولة العمل ، العمود ، صندوق المغزل وأجزاء الأساس الرئيسية الأخرى تعتمد هيكلًا صلبًا عاليًا من الحديد الزهر ، وهيكل معدني ثابت ، موزعة في تعزيز هيكل الشبكة الداخلية ، لضمان الصلابة العالية ومقاومة الانحناء وأداء امتصاص الصدمات لأجزاء الأساس ؛الأجزاء الأساسية مصنوعة من رمل الراتينج ومعالجتها بالسفع الرملي والتقسية والاهتزاز بشكل فعال لضمان ثبات دقة الماكينة في الاستخدام طويل الأمد وتوفير ضمان لاستقرار أداء الماكينة.
3. مركز المعالجة 650 آلة ذات هيكل جانبي على شكل حرف A ، والذي تم تحسينه لتقليل القطر بثلاثة أبعاد ، مما يقلل من اهتزاز أداة الآلة أثناء القطع القوي ويجعل أداة الآلة أكثر صلابة.
4 محور VMC مركز بالقطع العمودي VMC650 لصنع القالب 3
4 محور VMC مركز بالقطع العمودي VMC650 لصنع القالب 4
مثال تطبيقى
هذا VMC مناسب للمعالجة الميكانيكية وصنع القوالب ويمكن أن يتكيف مع المعالجة
شرط من الآلات الخام إلى الانتهاء من الآلات ويمكن أيضا إنهاء العديد من إجراءات العمل مثل الطحن والحفر
، التنصت ، مملة ، إلخ.
4 محور VMC مركز بالقطع العمودي VMC650 لصنع القالب 5
كشف الجهاز
4 محور VMC مركز بالقطع العمودي VMC650 لصنع القالب 6
4 محور VMC مركز بالقطع العمودي VMC650 لصنع القالب 7
